H3F拉式传感器
产品详情
/ PRODUCT DETAILS
|
◆H3F型称重传感器可满足0.1t～5t;250lb～20Klb量程范围内的测量。 ◆合金钢材料，内部灌胶密封，防油、防水、耐腐蚀，可适用于各种环境。 ◆S型梁结构设计，拉压双向承载，安装使用方便灵活。 ◆适用于吊钩秤、机改秤、料斗秤等各类电子称重设备。 ◆安全防爆型产品，可用于恶劣环境及危险性场合。 |
特 性 ◆量程：0.1t～5t;250lb～20Klb ◆高精度 ◆合金钢材料 ◆体积小巧，外型美观 |
技术指标
|
额定载荷 |
t |
0.1/0.25/0.5/0.75/1/1.5/2/2.5/5 |
|||||
|
lb |
250/500/750/1K/1.5K/2K/2.5K/3K/5K/7.5K/10K/15K/20K |
||||||
|
精度 |
|
C2 |
C3 |
A5S |
A5M |
B10S |
B10M |
|
最大检定分度数 |
n max |
2000 |
3000 |
5000 |
5000 |
10000 |
10000 |
|
最小检定分度值 |
v min |
Emax/5000 |
Emax/10000 |
Emax/15000 |
Emax/15000 |
Emax/10000 |
Emax/10000 |
|
综合误差 |
(%FS) |
≤±0.030 |
≤±0.020 |
≤±0.018 |
≤±0.026 |
≤±0.035 |
≤±0.050 |
|
蠕变 |
(%FS/30min) |
≤±0.024 |
≤±0.016 |
≤±0.012 |
≤±0.017 |
≤±0.030 |
≤±0.040 |
|
温度对输出灵敏度的影响 |
(%FS/10℃) |
≤±0.017 |
≤±0.011 |
≤±0.009 |
≤±0.013 |
≤±0.030 |
≤±0.040 |
|
温度对零点输出的影响 |
(%FS/10℃) |
≤±0.023 |
≤±0.015 |
≤±0.010 |
≤±0.014 |
≤±0.030 |
≤±0.020 |
|
输出灵敏度 |
(mv/v) |
3.0±0.008 |
|||||
|
输入阻抗 |
(Ω) |
350±3.5 |
|||||
|
输出阻抗 |
(Ω) |
351±2 |
|||||
|
绝缘阻抗 |
(MΩ) |
≥5000(50VDC) |
|||||
|
零点输出 |
(%FS) |
1.0 |
|||||
|
温度补偿范围 |
(℃) |
-10～+40 |
|||||
|
允许使用温度范围 |
(℃) |
-35～+70 |
|||||
|
推荐激励电压 |
(V) |
5～12(DC) |
|||||
|
最大激励电压 |
(V) |
18(DC) |
|||||
|
安全过载范围 |
(%FS) |
150 |
|||||
|
极限过载范围 |
(%FS) |
300 |
|||||

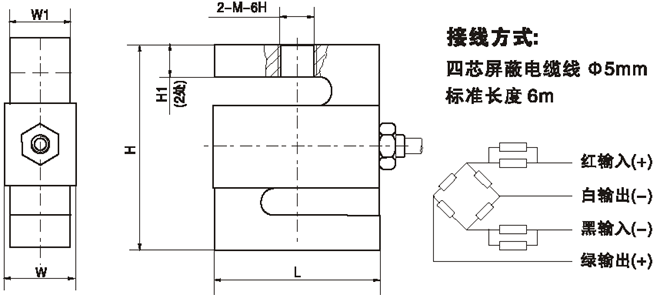

外形尺寸mm(inch)
|
量程 |
H |
W |
W1 |
L |
H1
|
M |
