产品特点和优势

供电电源： T6-05xx : DC28~32V/0.2A

（AS-I网络电源）

T6-1xxx : DC12~32V/0.2A

T6-2xxx : AC120~240V/0.1A

标准接口：       标准六线制称重接口

RS-232串行通讯接口

接口选项：       AS-Interface工业总线

RS-485多点通讯接口

输入输出数字控制接口

10/1000M以太网接口

4~20mA模拟量输出

4继电器输出接口

4输入7输出数字控制

产品功能：       基本称重功能

HH/H/L/LL限位报警

四区间重量分选

四重量预置点比较输出

单料单双速手动定值控制

下料位自动补料至上料位

1~4料单 速手动配料。

四料单双速手动自动配料

定值灌装/包装控制

失重式恒流量给料控

工作环境：        -10~+45℃

湿度<95%RH,无冷凝

称重处理：       二次△-∑模数转换

转换速率300Hz

最大显示分辨率1/100，000

人机界面：       四只长寿命轻触薄膜键

两组六位七段高亮数码显示

12位状态指示光标。

称重性能：       可驱动6只350Ω阻抗的称重传感器

或并联等效电阻>58Ω

称柜面开孔尺寸： 91*46mm

产品说明

•功能描述

相对于普通称重仪表的贸易称重精度，T6称重终端的高精度称量功能与卓越的电磁兼容性能使得其更好地满足苛刻的工业环境中生产应用的工艺计量与控制要求。

•性能特点

从传统的模拟量输出接口到工业现场总线，直至满足现代IT通讯技术的以太网，T6 系列称重终端提供了丰富的接口选项，可以满足与各类PC/PLC/DCS的无缝联接。针对于客户现场的各类控制应用的多至4输入、8输出的数字控制接口，T6系列称重终端可提供高速、稳定、简便的直接控制，包括：包装/灌装、动态检重/分选、配料（四种物料）等应用。

•结构形式

可供组态的T6称重终端在无论是基于PLC或PC的自控系统中，均可透明无障碍地对称重设备进行远程设定与标定。 标准的六线制称重接口，长线补偿功能使得对来自300米内的远距离称重信号亦能精确转换。

•应用领域

T6系列称重终端采用了微功耗设计，这使得T6系列称重终端可以以更小尺寸应用 在工业场合，并极大地延长了称重传感器的使用寿命。

产品应用

基于单机系统的直接控制应用

基于PC系统的总线应用

基于中低端PLC系统的总线应用

基于PLC系统的总线应用

选型表

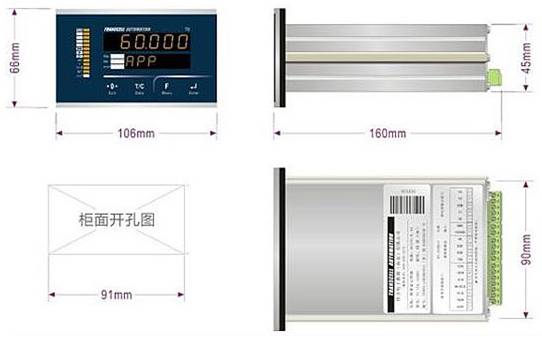

外形图形及开孔尺寸图
